L'installation de la citerne
Les dimensions de la citerne et de sa dalle

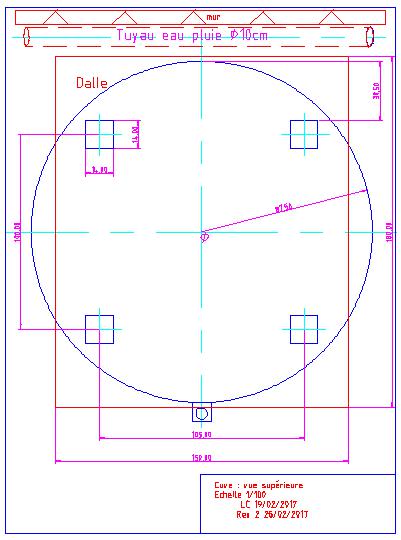

Vue supérieure
Par rapport au dessin, la citerne pourra être déplacée d'une dizaine de cm vers l'arrière (haut du dessin) de la dalle car celle-ci s'arrête à 15 cm du mur pour laisser l'accès au tuyau d'écoulement de la gouttière à demi-enterré. Ça laissera de la place pour l'arrosoir sous le robinet.
Vue gauche
L'épaisseur de la dalle prévue est de 15 cm.
Pour les techos :
- les lignes cachées ne le sont pas et sont restées en lignes pleines.
- Je ne sais pas encore mettre un R au rayon avec LibreCad.
Ciment, sable et eau
| Voici les règle de base pour faire du béton : Dosage de l'eau : la quantité d'eau d'une gâchée est, en litres, égale à la moitié de la valeur du poids du ciment : 50 kg de ciment = 25 L d'eau. Dosage du sable : la règle des 3 brouettes (de 60 L) pour 1 sac de 50 kg et 25 L d'eau. |
||||
| Volume de béton désiré en m3 | 1 | ciment | sable | eau |
| Ciment en kg | 350 | 50kg | 3 brouettes | 25l |
| Eau en L | 175 | 25kg | 1,5 | 12,5l |
| Sable en kg | 630 | |||
| Sable en m3 | 0,4 | |||
| Gravier en kg | 1200 | |||
| Gravier en m3 | 0,8 | |||
Calcul des volumes d'eau à partir des graduations de la pige
La pige a son 0 à 15 cm au dessus du fond (sans la partie hémisphérique du fond)
À partir du tableau ci-dessous, quand on lit 1 m sur la règle, on a 2,77 m3 d'eau
| Calcul volume d’eau en fonction de la hauteur dans la cuve | ||||
| Surface de la cuve (m²): |
R= | 0,88 | S=∏*R*R = | 2,41 |
| H mesurée sur la règle |
H réelle (+0,15m) |
Volume d’eau (m³) |
||
| 0 | 0,15 | 0,36 | ||
| 0,1 | 0,25 | 0,60 | ||
| 0,2 | 0,35 | 0,84 | ||
| 0,3 | 0,45 | 1,08 | ||
| 0,4 | 0,55 | 1,32 | ||
| 0,5 | 0,65 | 1,56 | ||
| 0,6 | 0,75 | 1,80 | ||
| 0,7 | 0,85 | 2,04 | ||
| 0,8 | 0,95 | 2,29 | ||
| 0,9 | 1,05 | 2,53 | ||
| 1 | 1,15 | 2,77 | ||
| 1,1 | 1,25 | 3,01 | ||
| 1,2 | 1,35 | 3,25 | ||
